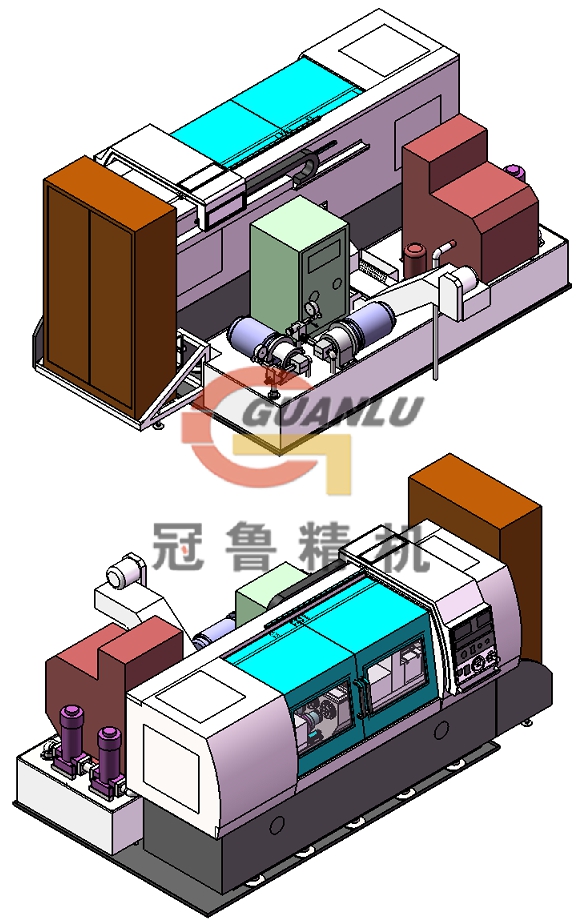

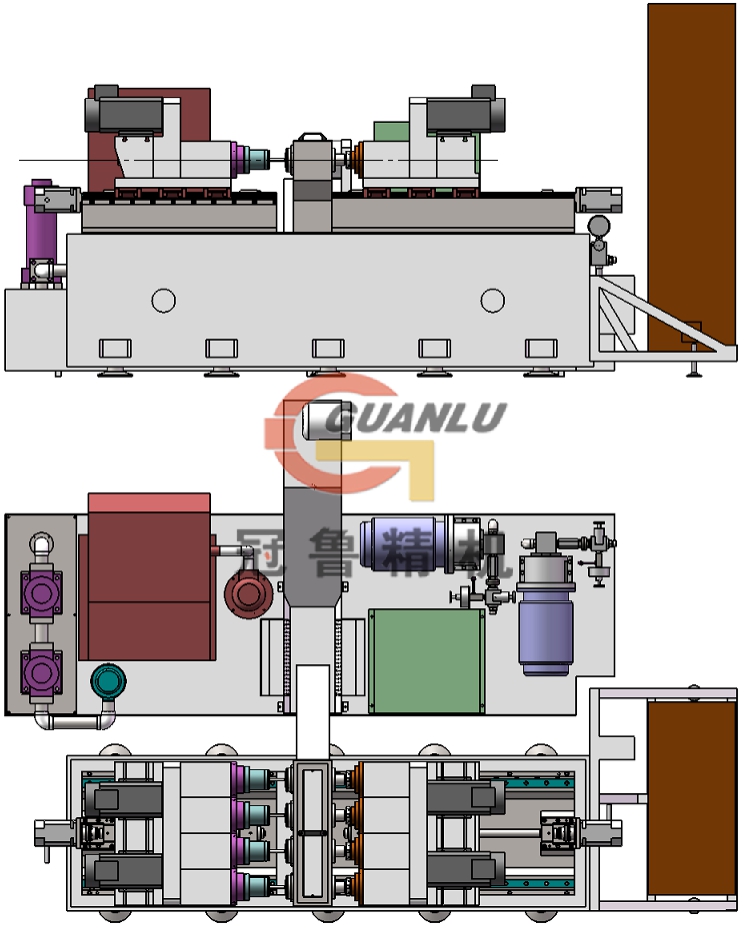

機床概述
鉆孔范圍：Φ1.4～Φ10mm
最大鉆孔深度：500mm
最大鉆孔長徑比200:1
最大工件長徑比60:1
工件外徑范圍：Φ8～Φ40mm

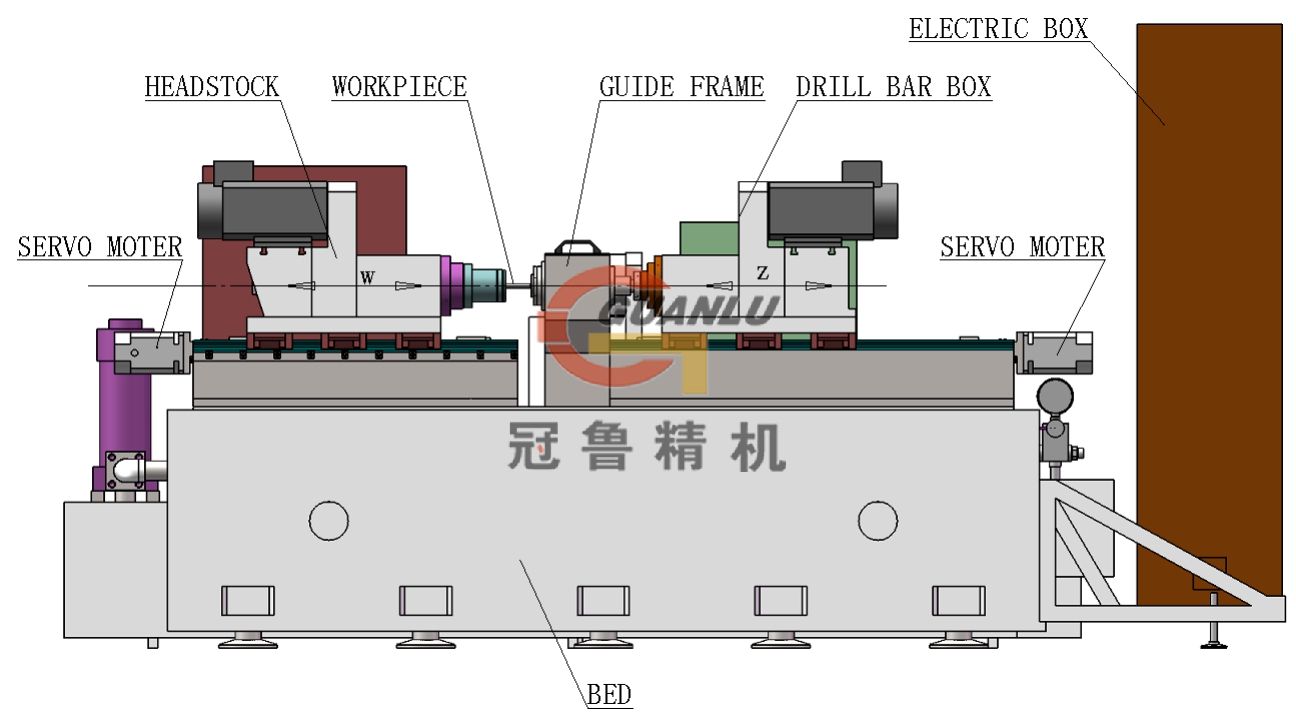

槍鉆鉆孔方式，單/雙/四主軸結構，可同時加工一個/兩個/四個工件，適用于細長軸的加工
床頭箱：驅動工件旋轉，轉速恒定120r/min
液壓中心架
槍鉆鉆床上用的導軌采用直線導軌
槍鉆數控系統：SIEMENS-808D
數控槍鉆鉆桿箱：采用伺服主電機驅動

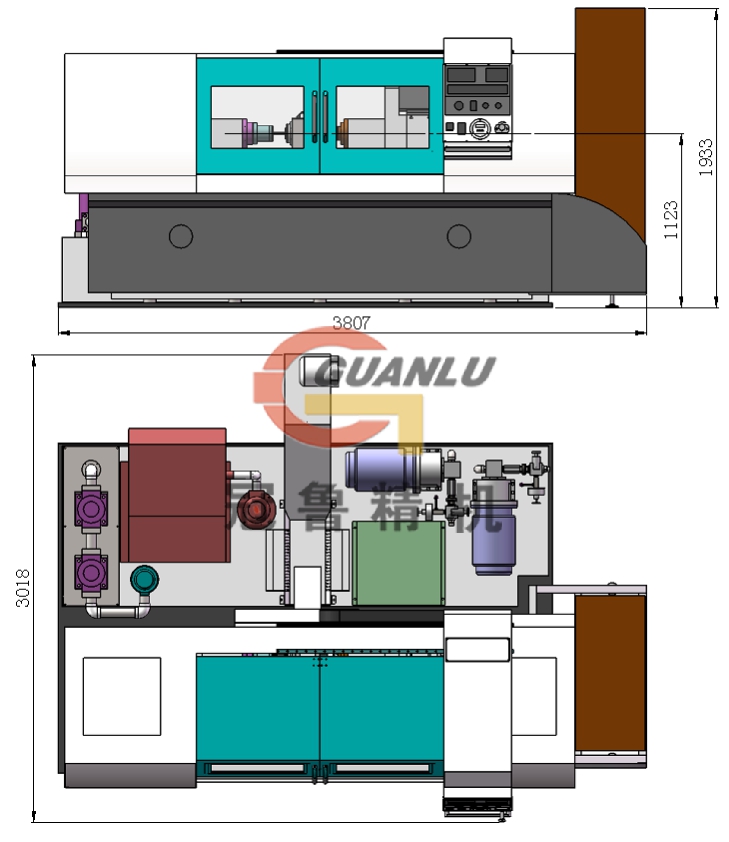

機床主參數
技術規格 | 參數 | ||
工作范圍 | 鉆孔直徑范圍 | Φ1.4～Φ10mm | |
鉆孔最大深度 | 500mm | ||
工件最大長度 | 500mm | ||
主軸數量 | 2個 | ||
主軸間距 | 140mm | ||
機床性能 | Z軸 | 進給速度范圍 | 5～500mm/min |
快速移動速度 | 3000mm/min | ||
進給電機扭矩 | 8Nm | ||
鉆桿箱 | 轉速范圍 | 500～6000r/min | |
電機功率 | 3.7KW | ||
冷卻系統 | 最大壓力 | 15MPa | |
最大流量 | 50L/min | ||
過濾精度 | 5μm | ||
油箱容積(約) | 1000L | ||
