深孔拉鏜機床加工范圍
鏜孔范圍：Φ20～Φ50mm（可達500mm)
工件外徑范圍：Φ30～Φ90mm(根據需求訂制）
最大工件長度：3000mm（根據用戶要求）
最大加工深度：3000mm（根據用戶要求）
深孔拉鏜機床功能：用于擠壓后鋯、鈦及其合金管材的拉鏜、拉鉸加工。

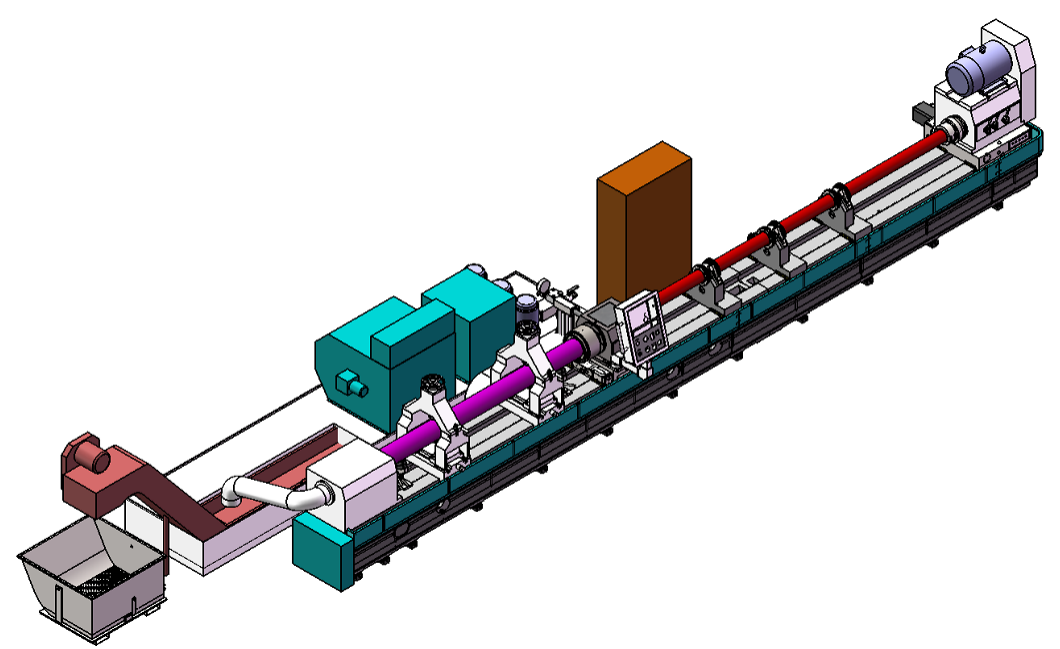

拉鏜機床主要組成
工件裝夾
數控軸：Z軸：鉆桿箱縱向進給運動，伺服電機通過減速機構驅動齒輪齒條機構。
床體：床體采用樹脂砂鑄造，鑄造后進行正火處理。加工深孔超過1米的床體采用分體結構，利用高強度螺栓裝配在一起，并用錐銷定位。
采用雙矩形滑動導軌，精密磨削，淬火處理HRC48-52。
尾座
授油器
鉆桿箱
刀桿支架
工件托架
冷卻系統
技術規(guī)格 | 參數 | 備注 | ||
工作范圍 | 鏜孔范圍 | Φ20～Φ50mm | ||
加工深度 | 3000mm | |||
工件外徑范圍 | Φ30～Φ90mm | |||
工件最大長度 | 3000mm | |||
機床性能 | Z軸(鉆桿箱進給) | 進給速度范圍 | 5～500mm/min | |
快移速度 | 3000mm/min | |||
伺服電機扭矩/功率 | 19Nm/3KW | |||
鉆桿箱 | 轉速范圍 | 40～1000r/min | 無級 | |
電機功率 | 11KW | 伺服主軸 | ||
其他 | 機床總功率 | 35KW | ||
機床承重 | 2噸 | |||
機床占地面積 | 11m×3m | |||
機床重量 | 約13.5噸 | |||
冷卻系統 | 最大壓力 | 5MPa | ||
最大流量 | 200L/min | |||
油箱容積約 | 2000L | |||
